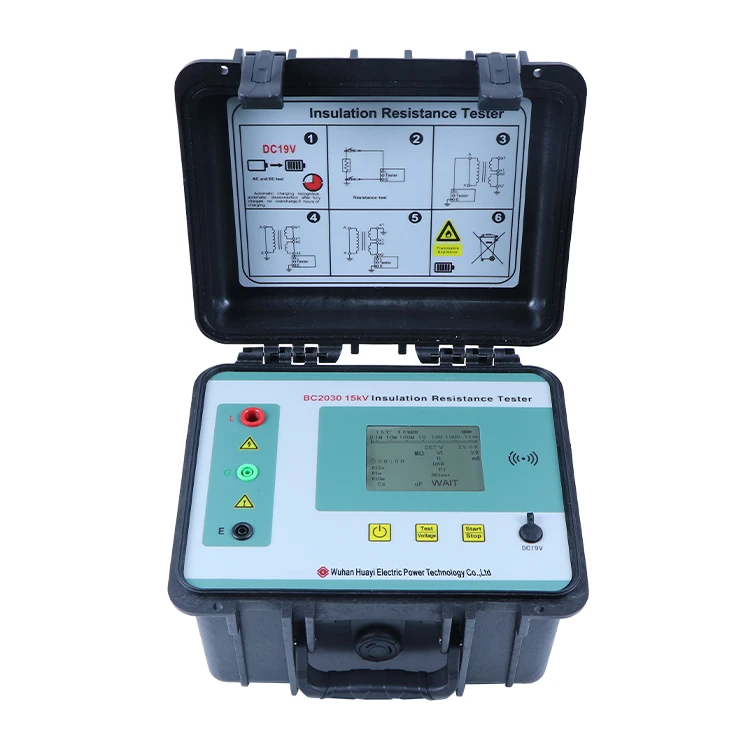

Presentació del producte
El provador de resistència d'aïllament està dissenyat i desenvolupat per avaluar la qualitat d'aïllament de grans transformadors d'alta tensió, motors, generadors, cables d'alimentació de llarga distància, barres tubulars i altres aïllaments elèctrics sota fortes interferències en el camp de les subestacions d'alta tensió i centrals elèctriques. . És especialment adequat per al camp de proves de gran interferència capacitiva forta per sobre de 110 kv.
Paràmetre del producte
● especificacions de seguretat
Nivell de contaminació IEC 61010-1 CAT.IV 600V 2
Especificacions CEM IEC 61326: equips elèctrics per a proves, control i inspecció
IEC60529 IP64 (caixa tancada)
El rendiment de seguretat de l'instrument s'ajusta a l'estàndard internacional iec61010-1:2001.
Aquest instrument compleix la norma Q/WKD10.
Resistència d'aïllament: 50M (entre línia de mesura i carcassa)
● Tensió de suport: AC 10kV 50Hz 1min (entre la línia de mesura i la carcassa)
● temperatura i humitat de funcionament: -10 grau ~ +50 grau 85% RH
● temperatura i humitat d'emmagatzematge: -15 grau ~ +55 grau 90% RH
● font d'alimentació de càrrega: 230V, 50/60 HZ
● font d'alimentació de la bateria: bateria recarregable d'ions de liti de 16 V 2600 mAH o mesura durant la càrrega, no afecta la precisió de la prova.
● mida: 27 ×22 ×15cm
● pes: 3kg
● Precisió de tensió de prova: 100% a 110% del valor nominal
● Precisió de mesura de tensió: 5%+10V
● corrent de curtcircuit: 7-10ma.
● Mode de visualització: pantalla dual de punter digital i analògic.
|
Nominal (kV) |
{{0}},25KV, 0,5KV, 1KV, 2,5KV, 5KV, 10KV |
|
Tensió de prova (kV) |
Tensió nominal × (1±10%) La resistència de càrrega no és inferior a l'1% del rang |
|
L'error màxim és del 10% Gamma RDG |
(0.001-50)GW/5kV/10kV (0.001-50)GW/2,5 kV (0.001-50)GW/1kV ({{0}}.001-5)GW/0,5 kV ({{0}}.001-5)GW/0,25 kV |
|
L'error màxim és del 20% RDG |
(50-2000)GW/5kV/10kV (50-200)GW/2,5 kV (50-100)GW/1kV ({{0}})GW/0,5 kV ({{0}})GW/0,25 kV |
|
Sense requisits |
>10T |
|
Corrent de curtcircuit de sortida |
Major o igual a 5 mA |
|
cx |
0.01-9.99uF 20%±5rgd |
|
Relació d'absorció, índex de polarització Interval de mesura o |
Interval de prova: 0.01 -9999,99 error: ±(1%RDG＋1d) |
|
Error de visualització de la tensió de sortida |
±(3%RDG + 1d) |
|
Seguiment en directe |
Alarma CA 0-3KV(re) |
Característiques del producte i aplicació
● dissenyat d'acord estricte amb les normes de seguretat, tensió de sortida: 250v, 500v 1000v, 2500v, 5000v, 10000v
● funció de calibratge automàtic de l'instrument, precisió de calibratge automàtic abans de la prova.
● funció d'autocontrol del dispositiu, pot detectar automàticament si el circuit de mesura és normal.
● Aquest instrument té la funció de mesura de tensió en viu de prova real, funció de mesura de corrent de fuga i funció de descàrrega automàtica, mitjançant la funció de mesura de tensió en viu de prova real pot veure de manera intuïtiva si la caiguda de tensió de l'instrument de prova amb càrrega compleix els requisits nacionals.
● pot mesurar i recordar automàticament R15S, R60S i R10min, i mostrar automàticament el valor de prova i el temps de prova de l'índex de polarització (PI) i la relació d'absorció induïda (DAR).
● rendiment anti-interferència superior, quan el corrent d'interferència arriba als 2 mA, l'instrument encara garanteix la precisió de la prova i una forta capacitat anti-interferència, especialment quan s'utilitza per a transformadors de gran capacitat de 110KV i per sobre i sistemes d'alimentació de cable d'alimentació de llarga distància.
● descàrrega automàtica: per a productes de prova de gran capacitat, després de la descàrrega automàtica, es requereix una descàrrega manual.
● El punter analògic i la pantalla digital coexisteixen, el digital reflecteix la precisió de la resistència d'aïllament de la prova i el punter analògic pot reflectir el canvi dinàmic de la resistència d'aïllament durant la prova.
● funció d'alarma durant l'augment de tensió, sortida d'alta tensió de l'avís del timbre, lluny del lloc de prova, el so d'advertència s'aturarà automàticament després de la prova.
● Pantalla digital d'alimentació de la bateria i funció de protecció d'alarma de baixa tensió (gestió intel·ligent de càrrega de la bateria).
● funció d'apagada automàtica: aquest instrument té una funció d'apagada automàtica. Després de 10 minuts de mesura, apagada automàtica.
● protecció contra curtcircuits, prova d'aturada gran de corrent de fuga d'estat de curtcircuit.
Detalls de la producció
Preguntes freqüents
1. Lliurament:Lliurament ràpid i mitjà de transport flexible
2. Pagament:Trieu les condicions de pagament i la forma de pagament que us convingui
3. Servei de venda:24-hora de contacte en línia, trieu el model d'equip adequat segons la vostra sol·licitud, doneu la millor oferta, suporteu la personalització
4. Període de garantia:Totes les garanties de qualitat de la màquina durant un any i suport tècnic de per vida per a vostè. Resposta en línia als problemes tècnics dels clients.
Visita del client
El nostre servei
01
Servei de prevenda
Realitzar consulta de productes, promoció de productes, activitats de màrqueting i suport tècnic per a les necessitats dels clients.
02
Servei de lliurament
Embalatge amb estoigs de fusta, proporcioneu diferents solucions de manera d'enviament, accepteu diferents maneres de pagament. Estalvieu els costos d'enviament i assegureu-vos que els productes arribin bé.
03
Servei post-venda
garantia d'un any, instal·lació i posada en marxa de productes específics; Respondre a les preguntes dels consumidors, respondre les consultes dels consumidors i tractar els comentaris dels consumidors.
La gent també pregunta
Quina diferència hi ha entre la prova de resistència de terra i la prova de resistència d'aïllament?
1. Diferents usos: el provador de resistència d'aïllament s'utilitza per provar la mida de la resistència d'aïllament entre dos conductors, i el provador de resistència a terra s'utilitza per mesurar la resistència de contacte entre l'elèctrode (placa) posat a terra enterrat al terra i la terra. .
2, el valor de la resistència és diferent: el provador de resistència d'aïllament es mesura normalment amb un valor de resistència gran, com ara més d'1 megaohms, posada a terra, el provador de resistència es mesura pel valor de la resistència sol ser petit, com ara per sota de 20 ohms.
3. Diferents mètodes de prova: el mètode de prova del provador de connexió a terra i resistència és que l'equip elèctric es basa en el terra per connectar-se al mateix potencial, que és l'estanquitat del contacte entre el cable o la línia de protecció contra llamps i la terra, i el provador de resistència d'aïllament no ho és.
