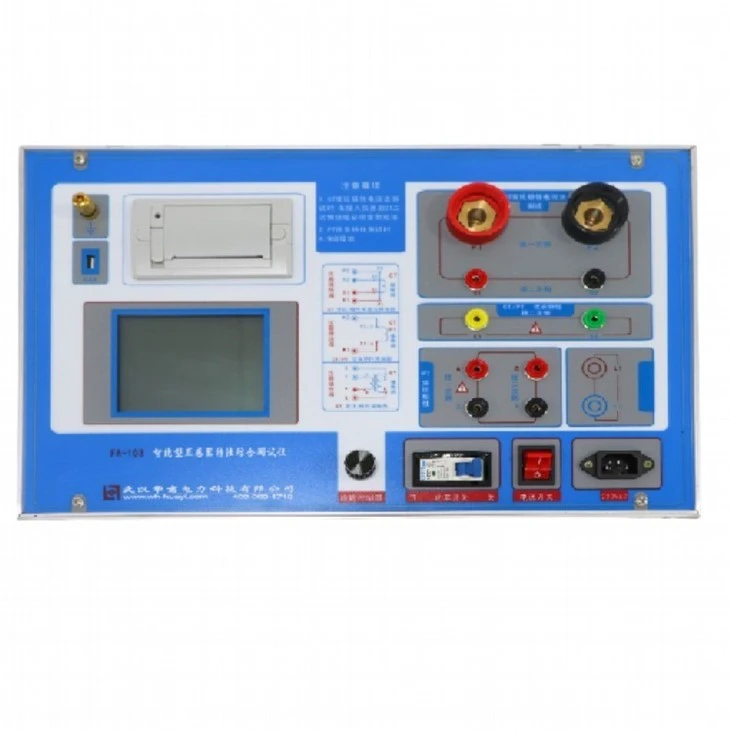

Presentació del producte
L'analitzador FA-103 CT PT adopta dispositius bàsics importats i un estricte procés de fabricació per garantir un rendiment estable i fiable del producte. El panell adopta un disseny ergonòmic, un funcionament fàcil, una persona pot completar tot el treball de prova. Programari potent, càlcul automàtic i resultats de la prova; Ve amb la funció de transferència de disc U, combinada amb el programari informàtic superior, es genera un informe de prova complet, la gestió de dades és senzilla i eficient i es redueix la càrrega de treball dels provadors. Ve amb una microimpressora, que pot imprimir dades de prova i corbes en temps real. És un instrument totalment funcional, adequat per a proves de laboratori i de camp i àmpliament elogiat pels usuaris d'instruments de prova professionals.
Paràmetre del producte
Funció
|
I. Transformador de corrent (TC) |
II. Transformador de tensió (PT) |
|
1. Corba de magnetització |
1. Prova característica d'excitació |
|
2. Prova de ràtio de transformació |
2. Prova de ràtio de transformació |
|
3. Polaritat |
3. Polaritat |
|
4. Corba d'error 5% i 10% |
4. Prova de resistència de corrent altern de freqüència elèctrica |
|
5. Injecció de corrent |
5. Desmagnetització |
|
6. Desmagnetització |
6. Càlcul del valor del punt del genoll |
|
7. Prova de resistència de corrent altern de freqüència elèctrica |
|
|
8. Càlcul automàtic del valor del punt del genoll d'excitació |
|
Paràmetres tècnics
|
Font d'alimentació |
AC220V±10%, 50Hz |
|
|
Sortida |
0-1000V(valor màxim de 20A)observació:0-5A és un valor real, més de 5A-20A és un valor calculat (1200V) |
|
|
Sortida de corrent alta |
0-600A (1000A personalitzat) |
|
|
Precisió de mesura de l'excitació |
Menor o igual a {{0}},5% (0,2%*llegit +0,3%*interval) |
|
|
Relació de gir CT |
Interval |
Menor o igual a 5000A/1A (25000A/5A) |
|
Precisió |
Menor o igual a 0,5% |
|
|
Relació de gir PT |
Interval |
1KV-500KV |
|
Precisió |
Menor o igual a 0,5% |
|
|
Condició de treball |
Temperatura: －10 graus - 40 graus, humitat: inferior o igual al 90%, altitud: inferior o igual a 1000 m |
|
|
Dimensió, pes |
410 mm × 260 mm × 340 mm, pes inferior o igual a 22 kg |
|
Característiques del producte i aplicació
1. Segur i còmode d'operar: dispositius micro-informàtics complets, CPU d'alt rendiment importada integrada, amb alta fiabilitat, segons la indicació de la interfície per establir valors de prova, acaben automàticament la prova, el provador està lluny de ser alt. circuit de tensió per garantir la seguretat.
2. Totes les funcions: prova característica de volt-ampere CT, càlcul del punt d'inflexió i corba d'error, prova de polaritat de relació CT, càlcul de contrast, inspecció del circuit secundari secundari, prova de característiques volt-ampere PT, prova de polaritat de relació PT. Deseu i imprimiu automàticament els resultats de les proves en temps real, convenient que l'usuari els revisi.
3. Alta capacitat de sortida: la tensió de sortida màxima per a proves de característiques volt-amperes fins a 1000 V, reforç extern (opcional) es pot augmentar com a màxim a 2500 V, prova de relació variable i un corrent màxim de prova de flux de 600 A, la capacitat de sortida del L'equip és de 5KVA, pot fer la prova característica de volt-ampere dels transformadors de corrent de 500kV, 1A
4. Pantalla gran, mostra directament la corba característica volt-ampere després de la prova, els gràfics són clars, estètics, fàcils d'analitzar, equipats amb microimpressora, poden imprimir les corbes i els resultats de la prova en qualsevol moment.
5. Emmagatzematge de dades, un dispositiu de memòria Flash integrat pot emmagatzemar grans quantitats de dades de prova, que no es perdran després d'apagar-se. Quan acabin les proves, la gent pot comprovar i imprimir els resultats de les proves a l'interior.
6. Abocament de disc USB: suport de disc U per abocar dades de prova, a través de PC per llegir, fàcil d'operar.
7. PC amb programari potent, boniques perspectives, fàcil d'operar, pot desar i imprimir els resultats de la prova, convenient per gestionar les dades de la prova.
8. L'aparell pot aconseguir una font d'alimentació adaptativa AC220V i AC380V. Quan els terminals d'entrada d'alimentació CA estan connectats a la tensió AC220V, la sortida de voltatge CA és de 0 ~ 600 V, quan els terminals d'entrada a la tensió AC380V, la sortida de voltatge CA és de 0 ~ 1000 V. Els usuaris poden triar segons les necessitats reals.
Detalls de la producció
Accessoris
|
Número |
Nom |
Import |
|
1 |
Mainframe |
un |
|
2 |
Línia de prova |
un |
|
3 |
Línia elèctrica |
un |
|
4 |
Paper d'impressió |
un |
|
5 |
Fusible |
dos |
|
6 |
Disc flash USB |
un |
|
7 |
Especificació |
un |
|
8 |
Informe d'inspecció |
un |
|
9 |
Certificació |
un |
PMF
1. Lliurament:Lliurament ràpid i mitjà de transport flexible
2. Pagament:Trieu les condicions de pagament i la forma de pagament que us convingui
3. Servei de venda:24-hora de contacte en línia, trieu el model d'equip adequat segons la vostra sol·licitud, doneu la millor oferta, suporteu la personalització
4. Període de garantia:Totes les garanties de qualitat de la màquina durant un any i suport tècnic de per vida per a vostè. Resposta en línia als problemes tècnics dels clients.
Visita del client
Servei in situ
Detall de l'embalatge
El nostre servei
01
Servei de prevenda
Realitzar activitats de consulta de productes, promoció de productes i màrqueting, i suport tècnic per a les necessitats dels clients.
02
Servei de lliurament
Embalatge amb estoigs de fusta, proporcioneu diferents solucions de manera d'enviament, accepteu diferents maneres de pagament. Estalvieu els costos d'enviament i assegureu-vos que els productes arribin bé.
03
Servei postvenda
Instal·lació i posada en marxa de productes específics; Respondre a les preguntes dels consumidors, respondre les consultes dels consumidors i tractar els comentaris dels consumidors.
Etiquetes populars: Analitzador de transformador de potencial ct, fabricants, proveïdors, fàbrica d'analitzadors de transformador de potencial de la Xina
